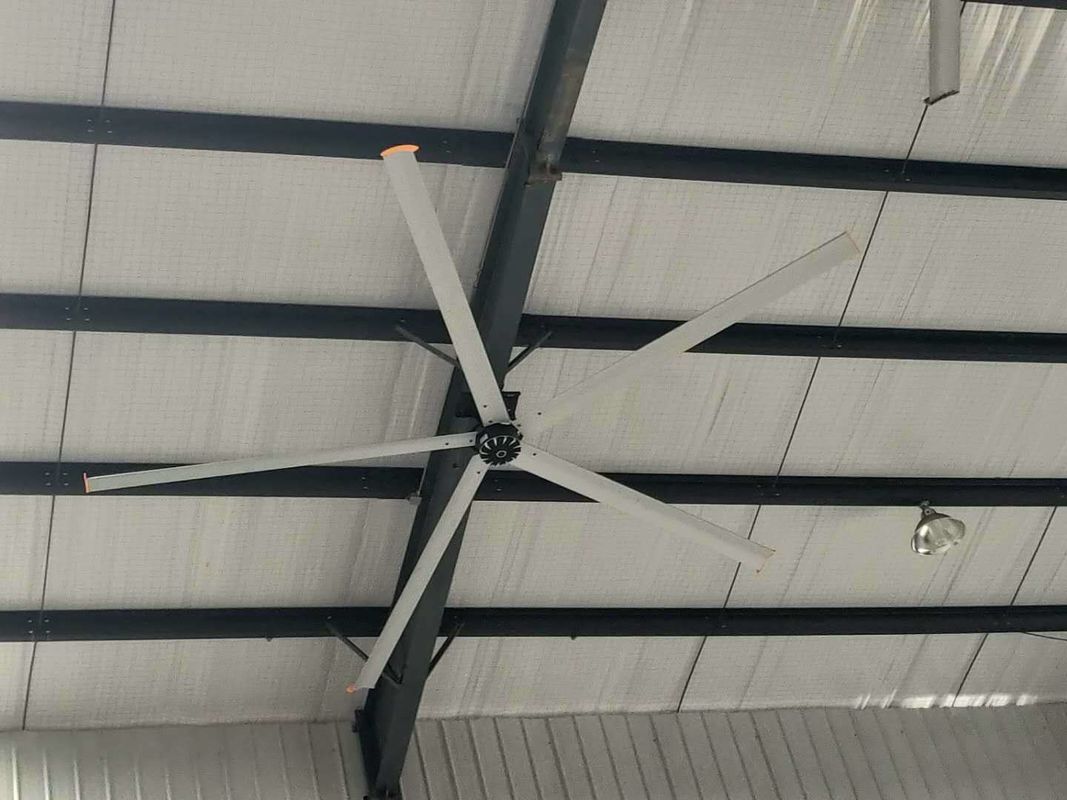

गोदाम बड़े स्थानों HVLS खेल केंद्र के लिए छत प्रशंसक

"डैज़ेन"औद्योगिक छत प्रशंसक तकनीकी मानक
सामान्य
मॉडल क्रमांक -------------------------------------------------------------------DS-73
ऑपरेशन मोड ---------------------------------------------------- आगे की ओर चलाना
व्यास ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ब्लेड स्टाइल ------------------------------------------------------------ एयरफिल/ओपी
ब्लेडों की संख्या ---------------------------------------------------- 6
नाममात्र हॉर्सपावर -------------------------------------------- 2.0 एचपी / 1.5 किलोवाट
लटकने का वजन (औसत) ---------------------------------------------- 156 किलो
शिपिंग वजन (नियंत्रण बॉक्स, माउंटिंग हार्डवेयर सहित) (औसत) 186 किलोग्राम
अधिकतम डीबी
(*dB मान परीक्षण द्वारा प्राप्त किए गए थे। विशिष्ट अनुप्रयोगों/स्थापना मान भिन्न हो सकते हैं।

प्रमुख घटकों के लिए तकनीकी आवश्यकताएं
1, ब्लेडः प्रशंसक के ब्लेड को वायुगतिकी प्रौद्योगिकी के आधार पर डिज़ाइन किया गया है। यह एक्सट्रूज़न के रूप में तैयार किया गया है और एआई-एमजी मिश्र धातु No.6061 धातु सामग्री से बना है। और T6 गर्मी उपचार पारित किया है।ब्लेड की सतह को भी काटने वाले ऑक्सीकरण के विरोधी संक्षारक उपचार से गुजरता हैप्रत्येक बाले के टुकड़े में तीन प्रबलित नसें और दो पृथक्करण प्रबलित गुहाएं होती हैं, चौड़ाई 182 मिमी, ऊंचाई 23 मिमी, सबसे पतला भाग 2 मिमी है,और कनेक्शन क्षेत्र का सबसे मोटा हिस्सा 5 मिमी है ((इसका आकार और अनुकरण आने वाले पृष्ठों में दिखाया जाएगा)) ।6061 टी6 की गर्मी से इलाज की गई एआई-एमजी मिश्र धातु की ताकत हमारे उद्योग में 50XX श्रृंखला एआई-एमजी मिश्र धातु सामग्री से बहुत अधिक है।नीचे दी गई तालिका में आपको यांत्रिक गुणों की तुलना के आंकड़े दिए गए हैं।.

1चेसिस संरचना; अन्य ब्रांडों की तुलना में एकीकृत चेसिस डिजाइन में मजबूत ताकत है। यह तत्काल प्रभाव के प्रभाव को दूर करता है, इसे गर्म फोर्जिंग,लेजर कटिंग,सीएनसी मशीनिंग तथा एंटी-कोरोसिव उपचार.
2, मोटर,बड़े औद्योगिक छत प्रशंसकों के लिए अनुकूलित। इसके आंतरिक असर SKF ब्रांड स्वीडन से आयात किया है,पूरे उपकरण का शोर मूल्य 60dB से कम है,इनपुट चरण के साथ सुपर उच्च शक्ति गियर,मॉड्यूल 2, आउटपुट चरण, 3 मॉड्यूल, बड़े मॉड्यूल और ठीक पीसने की प्रक्रिया, 40 मिमी प्रबलित ट्रेपेज़ॉइडल एक्सल आउटलेट संरचना, स्वीडन से SKF विस्तारित तेल सील,ब्रिटिश रोडस्टर में उच्च श्रेणी का सिंथेटिक स्नेहक जीवन भर तेल मुक्त और रखरखाव मुक्त है, और मोटर जर्मन एच-क्लास इन्सुलेशन ग्रेड को अपनाता है।
3नियंत्रण प्रणालीः ध्रुव रहित आवृत्ति रूपांतरण नियंत्रण प्रणाली ताइवान शिलिन कस्टम आवृत्ति कनवर्टर (उद्योग मानक प्रमाणन के साथ) का उपयोग करती है,सर्किट बोर्ड के इंटीरियर धूल के सबूत और नमी के सबूत उपचार को अपनाता है, निर्मित श्नाइडर हवा सर्किट ब्रेकर, अधिभार और रिसाव सुरक्षा, आकस्मिक स्वचालित बिजली की विफलता और अलार्म आउटपुट, अलार्म कोड सर्किट विफलता का सहज पता लगाने,नेटवर्क RS485 संचार का प्रयोग किया जा सकता हैऔद्योगिक 4.0 नेटवर्क तक पहुंच, एंटी-ईएमआई, धूल और जलरोधी IP66 सुरक्षा स्तर।
4मुख्य फ्रेम: Q345B उच्च शक्ति संरचनात्मक इस्पात लेजर - झुकने - पूर्ण वेल्डिंग - प्लास्टिक छिड़काव और जंग की रोकथाम द्वारा इलाज किया जाता है।ढाल स्टेनलेस स्टील सामग्री गर्मी अपव्यय गाइड छेद डिजाइन मोटर से ओवरहीटिंग से रोकने के लिए गोद लेता है, ऊपरी भाग पंक्ति छेद डिजाइन को अपनाता है (कंबर छेद डिजाइन में एंटी-स्लिड फ़ंक्शन नहीं है) समायोज्य स्थापना,निचला भाग अनुदैर्ध्य अनुदैर्ध्य दो-तरफा समायोज्य क्षैतिज सार्वभौमिक संयुक्त को अपनाता है (केवल अनुदैर्ध्य एकतरफा समायोजन उद्योग में स्तर को पूरी तरह से समायोजित नहीं कर सकता है), और निचला भाग युग्मन है। हस्तक्षेप और एंटी-ड्रॉप डिवाइस का संरचनात्मक डिजाइन

5. सुरक्षा घटक: सभी कनेक्टिंग बोल्ट 8.8 ग्रेड से अधिक उच्च शक्ति वाले बोल्ट, उच्च शक्ति वाले एंटी-स्लिड नट्स, एंटी-लॉकिंग धागा गोंद, एंटी-लॉकिंग टर्नबकल स्क्रू तनाव स्थिर प्रशंसक हैं,संरचना के एक हिस्से में उच्च शक्ति वाले बंधन धागे के गोंद के साथ मिश्र धातु स्टील के बोल्ट, 8 मिमी एंटी-रस्ट प्लास्टिक लिपटे तार रस्सी केबल के 4 टुकड़े, प्लस एंटी-फॉल रिंग स्थापित हैं।

प्रदर्शन (अधिकतम गति पर)
विस्थापन (एफडब्ल्यूडी, नीचे उड़ना) ---------- 14800 सीएमएम ((एम3/मिनट)
अधिकतम गति 50 आरपीएम
बिजली उपयोग @ अधिकतम गति -------------------- 1.5 किलोवाट
दक्षता @ 100% अधिकतम. गति ------------------------------ 8.53CMM/वाट
अधिकतम प्रभावी क्षेत्र(विभिन्न स्थापना ऊंचाई के साथ-साथ बाधाओं के नीचे के अनुसार भिन्न होता है)---- 600 से 1400 वर्ग मीटर
विशिष्ट औद्योगिक दूरी -------------------------------------12-40 मीटर

हार्डवेयर की स्थापना
मानक माउंट
यूनिवर्सल आई-बीम क्लैंप वि/ घुमावदार संयुक्त और 250 मिमी ड्रॉप
ग्लूम माउंट (वैकल्पिक) ब्रैकेट w/ स्विवेल जॉइंट &200MM ड्रॉप

अतिरिक्त ड्रॉप एक्सटेंशन (पुयु)
मोटर
गियर मोटर ------------------------------------------- CV40-30-1500
असर संरचना ----------------------------------------------- SKF भारी भार ढोने वाला
डिजाइन जीवन -------------------------------------------- 12 वर्ष
एचपी ---------------------------------------------------- 2 / 1.5 किलोवाट
परिवेश संचालन तापमान ---- -20° से +40°C
इन्सुलेशन वर्ग H
सुरक्षा वर्ग IP 55
कार्य स्थिति निरंतर S 1
सेवा कारक 0.8/0.78
गियर बॉक्स
प्रकार ---------------------------------------------------- दो-चरण हेलिकल
सेवा अंतराल सिंथेटिक गियर स्नेहन तेल,रखरखाव मुक्त
मोटर नियंत्रण कक्ष (एमसीपी)
मानक शक्ति और अधिकतम एम्पलीफायर निकासी ------------ --220V AC 2Ø (16A) या 380 AC 3Ø (20A)
शक्ति संकेत प्रकाश--------------------------------------------------------------------------- दोष/चलता है (लाल/हरा)
आरएफ लाइन फ़िल्टर
एयर ब्रेकर श्नाइडर 220V1Ø 16A 380V3Ø16A
VFD मोटर ड्राइव केबल -----------------RVV1*
आवृत्ति परिवर्तक
ध्रुव रहित आवृत्ति नियंत्रक,(1.5 किलोवाट) 380V/220V
सुरक्षा घटक
टर्नबकल पेंच
मैकेनिकल एंटी-ड्रॉप संरचना
प्लास्टिक लेपित स्टील केबल
ब्लेड रिटेनर लिंक (6), सेफ्टी केबल, गाई वायर्स (केवल छत माउंट)
उच्च शक्ति वाले शिकंजा और स्लिप विरोधी नट 8 के8,10.9विभिन्न संरचनाओं के लिए 12.9 ग्रेड।
वारंटी
मोटर, ब्लेड, गियरबॉक्स और कंट्रोल पैनल पर एक वर्ष की भाग वारंटी।

औद्योगिक छत पंखे का विकल्प निम्नानुसार भिन्न होता है।


अधिक विस्तृत उत्पाद जानकारी के लिए, कृपया हमारे विदेशी बिक्री विभाग से संपर्क करने में संकोच न करें।
