उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: daisen
प्रमाणन: RoHS, ISO, UL, CE, SGS
मॉडल संख्या: डी एस
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसीएस
मूल्य: Negotiation
पैकेजिंग विवरण: लकड़ी का
प्रसव के समय: 3 दिन
भुगतान शर्तें: एल/सी, टी/टी, मनी ग्राम
मॉडल नं.: |
डीएस-7.3 |
एचएस कोड: |
8414593000 |
पोर्ट: |
गुआंगज़ौ, चीन |
परिवहन पैकेज: |
लकड़ी का पैकेज |
विनिर्देश: |
व्यास 7.3 मीटर |
ट्रेडमार्क: |
डी एस |
उत्पत्ति: |
चीन |
मॉडल नं.: |
डीएस-7.3 |
एचएस कोड: |
8414593000 |
पोर्ट: |
गुआंगज़ौ, चीन |
परिवहन पैकेज: |
लकड़ी का पैकेज |
विनिर्देश: |
व्यास 7.3 मीटर |
ट्रेडमार्क: |
डी एस |
उत्पत्ति: |
चीन |
"डैज़ेन"औद्योगिक छत प्रशंसक तकनीकी मानक
सामान्य
मॉडल क्रमांक -------------------------------------------------------------------DS-73
ऑपरेशन मोड ---------------------------------------------------- आगे की ओर चलाना
व्यास ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ब्लेड स्टाइल ------------------------------------------------------------ एयरफिल/ओपी
ब्लेडों की संख्या ---------------------------------------------------- 6
नाममात्र हॉर्सपावर -------------------------------------------- 2.0 एचपी / 1.5 किलोवाट
लटकने का वजन (औसत) ---------------------------------------------- 156 किलो
शिपिंग वजन (नियंत्रण बॉक्स, माउंटिंग हार्डवेयर सहित) (औसत) 186 किलोग्राम
अधिकतम डीबी
(*dB मान परीक्षण द्वारा प्राप्त किए गए थे। विशिष्ट अनुप्रयोगों/स्थापना मान भिन्न हो सकते हैं।
प्रदर्शन (अधिकतम गति पर)
विस्थापन (एफडब्ल्यूडी, नीचे उड़ना) ---------- 16800 सीएमएम ((एम3/मिनट)
अधिकतम गति 50 आरपीएम
बिजली उपयोग @ अधिकतम गति -------------------- 1.5 किलोवाट
दक्षता @ 100% अधिकतम. गति ------------------------------ 8.53CMM/वाट
अधिकतम प्रभावी क्षेत्र(विभिन्न स्थापना ऊंचाई के साथ-साथ बाधाओं के नीचे के अनुसार भिन्न होता है)---- 600 से 1400 वर्ग मीटर

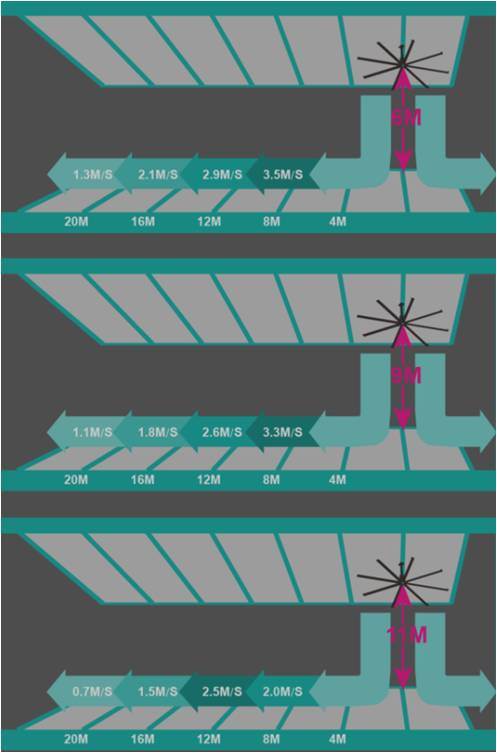

विशिष्ट औद्योगिक दूरी -------------------------------------12-40 मीटर

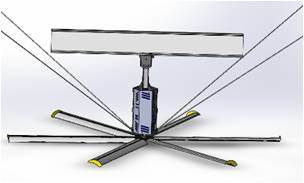

हार्डवेयर की स्थापना
मानक माउंट
यूनिवर्सल आई-बीम क्लैंप वि/ घुमावदार संयुक्त और 250 मिमी ड्रॉप
ग्लूम माउंट (वैकल्पिक) ब्रैकेट w/ स्विवेल जॉइंट &200MM ड्रॉप
अतिरिक्त ड्रॉप एक्सटेंशन (पुयु)
मोटर
गियर मोटर ------------------------------------------- CV40-30-1500
असर संरचना ----------------------------------------------- SKF भारी भार ढोने वाला
डिजाइन जीवन -------------------------------------------- 12 वर्ष
एचपी ---------------------------------------------------- 2 / 1.5 किलोवाट
परिवेश संचालन तापमान ---- -20° से +40°C
इन्सुलेशन वर्ग H
सुरक्षा वर्ग IP 55
कार्य स्थिति निरंतर S 1
सेवा कारक 0.8/0.78
गियर बॉक्स
प्रकार ---------------------------------------------------- दो-चरण हेलिकल
सेवा अंतराल सिंथेटिक गियर स्नेहन तेल,रखरखाव मुक्त
मोटर नियंत्रण कक्ष (एमसीपी)
मानक शक्ति और अधिकतम एम्पलीफायर निकासी ------------ --220V AC 2Ø (16A) या 380 AC 3Ø (20A)
शक्ति संकेत प्रकाश--------------------------------------------------------------------------- दोष/चलता है (लाल/हरा)
आरएफ लाइन फ़िल्टर
एयर ब्रेकर श्नाइडर 220V1Ø 16A 380V3Ø16A
VFD मोटर ड्राइव केबल -----------------RVV1*
आवृत्ति परिवर्तक
ध्रुव रहित आवृत्ति नियंत्रक,(1.5 किलोवाट) 380V/220V
सुरक्षा घटक
टर्नबकल पेंच
मैकेनिकल एंटी-ड्रॉप संरचना
प्लास्टिक लेपित स्टील केबल
ब्लेड रिटेनर लिंक (6), सेफ्टी केबल, गाई वायर्स (केवल छत माउंट)
उच्च शक्ति वाले शिकंजा और स्लिप विरोधी नट 8 के8,10.9विभिन्न संरचनाओं के लिए 12.9 ग्रेड।
वारंटी
मोटर, ब्लेड, गियरबॉक्स और कंट्रोल पैनल पर एक वर्ष की भाग वारंटी।
| मॉडल | वोल्टेज | शक्ति | व्यास | अधिकतम गति | मात्रा | शोरग्रेड | वजन | |
| फेंगशेन सियर्स | डीएस-7।3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800 मी3/मिनट | ≤60 | 156 किलोग्राम |
| डीएस-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862 मी3/मिनट | ≤60 | 151 किलोग्राम | |
| डीएस-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261 मी3/मिनट | ≤60 | 148 ग्राम | |
| डीएस-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963 मी3/मिनट | ≤60 | 144 किलो | |
| फेंगक्सिंगसीरीज | डीएस-4.8 | 220 वोल्ट | 0.75 किलोवाट | 4.8M | 75 | 10675m3/मिनट | ≤40 | 60 किलो |
| डीएस-4.2 | 220 वोल्ट | 0.52KW | 4.2M | 85 | 5213 मी3/मिनट | ≤40 | 56 किलो | |
| डीएस-3.6 | 220 वोल्ट | 0.40 किलोवाट | 3.6M | 95 | 3326 मी3/मिनट | ≤40 | 52 किलो | |
| डीएस-3.0 | 220 वोल्ट | 0.35 किलोवाट | 3.0M | 120 | 2673 मी3/मिनट | ≤40 | 48 किलो |
★ड्राइव डिवाइस
•फेंगक्सिंगश्रृंखला प्रशंसक एक विशेष ब्रश मुक्त नियंत्रक को अपनाता है
★फैन ब्लेड
★संरचना के घटक

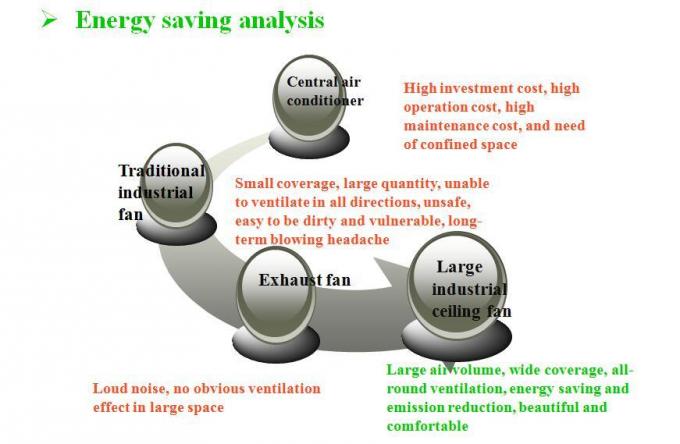

1000 वर्ग मीटर के संयंत्र में तीन शीतलन विधियों की तुलना
| प्रशीतन मोड | मात्रा | शक्ति/इकाई | उच्च शक्ति | सामान्य तुलना |
| केंद्रीय वातानुकूलन | 1 | 80 किलोवाट | 80 किलोवाट | संयंत्र की दीवारों, दरवाजों और खिड़कियों को अछूता करने की आवश्यकता है। उपकरण के एक बार के निवेश की लागत अधिक है,और फ़िल्टर तत्व को बदलने और शीतलक जोड़ने की रखरखाव लागत उच्च है |
| पारंपरिक औद्योगिक पंखे | 40 | 0.3 किलोवाट | 12 किलोवाट | पारंपरिक दीवार प्रशंसकों की स्थापना दीवारों और स्तंभों से सीमित है। फर्श प्रशंसकों की बिजली की लाइनें बिखरी हुई हैं, जिससे संभावित सुरक्षा खतरे हैं।यह कर्मचारियों के बालों के लिए सुरक्षित नहीं है कि प्रशंसक ब्लेड में मिश्रित किया जाना है, जो एक छोटी जगह पर कब्जा कर लेता है और एक छोटी सेवा जीवन को कवर करता है |
| 7.3Mबड़ी औद्योगिक छत पंखे | 1 | 1.5KW | 1.5KW | बड़े कवर क्षेत्र, लंबी सेवा जीवन, कम रखरखाव लागत, स्थापना कार्यशाला स्थान पर कब्जा नहीं करता है, सुरक्षा और पर्यावरण संरक्षण |
बड़े औद्योगिक छत पंखे की ऊर्जा खपत केंद्रीय वातानुकूलन की लगभग 1 / 50 है और पारंपरिक औद्योगिक दीवार पंखे की 1 / 10 है

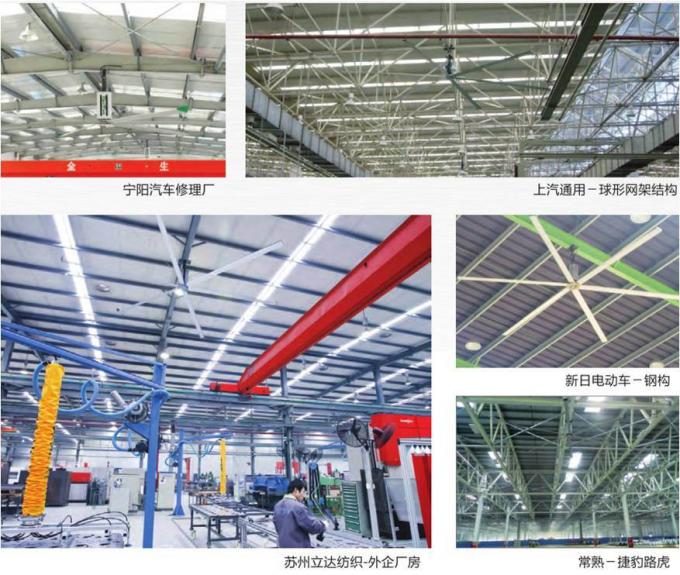

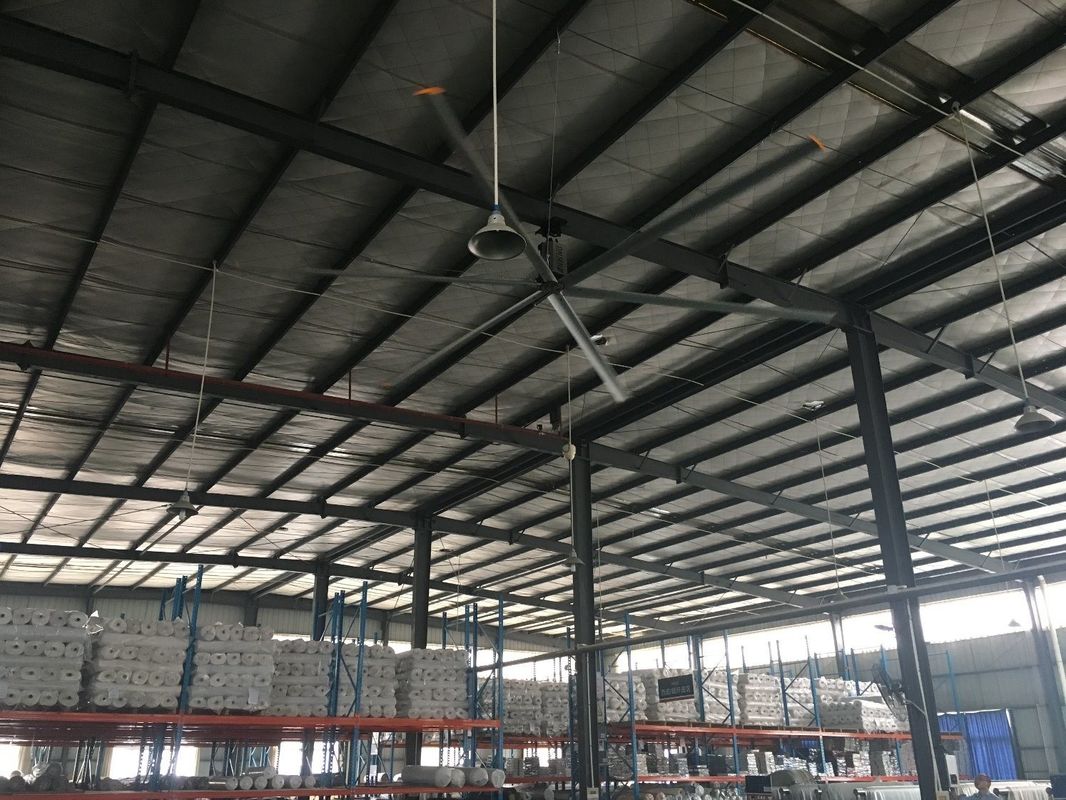

***इंस्टॉलेशन के लिए उपयुक्त स्थान: किसी भी पर्याप्त ऊंची संरचनाकारखाना, खेल केंद्र, रसद स्थान, कारमरम्मत करनाकार्यशालाएं, सुपरमार्केट, हवाई अड्डा,पैकेजकार्यशाला,पशुपकाया हुआकोई भी उद्योगप्रकार केहॉल, जैसाफिटनेस सेंटर आदि।
***स्थापना की ऊंचाईः "फेंगशेन6 मीटर से 20 मीटर की ऊंचाई के लिए श्रृंखला उत्पाद।
"फेंगक्सिंग3 मीटर से 6 मीटर की ऊंचाई के लिए श्रृंखला उत्पाद।
*** उपरोक्त चित्रों के अनुसार तीन मुख्य प्रकार की स्थापना संरचनाओं के लिए समाधान।
भवन संरचनाओं के विभिन्न रूप हैं। हम आपको तीन आम संरचनाओं के स्थापना के तरीकों (दाएं चित्र) प्रदान करते हैंः
