उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: daisen
प्रमाणन: RoHS, ISO, UL, CE, SGS
मॉडल संख्या: डी एस
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसीएस
मूल्य: Negotiation
पैकेजिंग विवरण: लकड़ी का
प्रसव के समय: 3 दिन
भुगतान शर्तें: एल/सी, टी/टी, मनी ग्राम
ट्रेडमार्क: |
डी एस |
उत्पत्ति: |
चीन |
एचएस कोड: |
8414591000 |
पोर्ट: |
शेन्ज़ेन, चीन |
परिवहन पैकेज: |
लकड़ी का |
सामग्री: |
एल्यूमीनियम |
प्रयोग: |
एयर कंडीशनर के लिए, रेफ्रिजरेट, वेंटिलेशन के लिए |
प्रवाह की दिशा: |
अक्षीय प्रवाह |
दबाव: |
कम दबाव |
प्रमाणन: |
RoHS, ISO, UL, CE, SGS |
विनिर्देश: |
व्यास 7.3 मीटर |
ट्रेडमार्क: |
डी एस |
उत्पत्ति: |
चीन |
एचएस कोड: |
8414591000 |
पोर्ट: |
शेन्ज़ेन, चीन |
परिवहन पैकेज: |
लकड़ी का |
सामग्री: |
एल्यूमीनियम |
प्रयोग: |
एयर कंडीशनर के लिए, रेफ्रिजरेट, वेंटिलेशन के लिए |
प्रवाह की दिशा: |
अक्षीय प्रवाह |
दबाव: |
कम दबाव |
प्रमाणन: |
RoHS, ISO, UL, CE, SGS |
विनिर्देश: |
व्यास 7.3 मीटर |

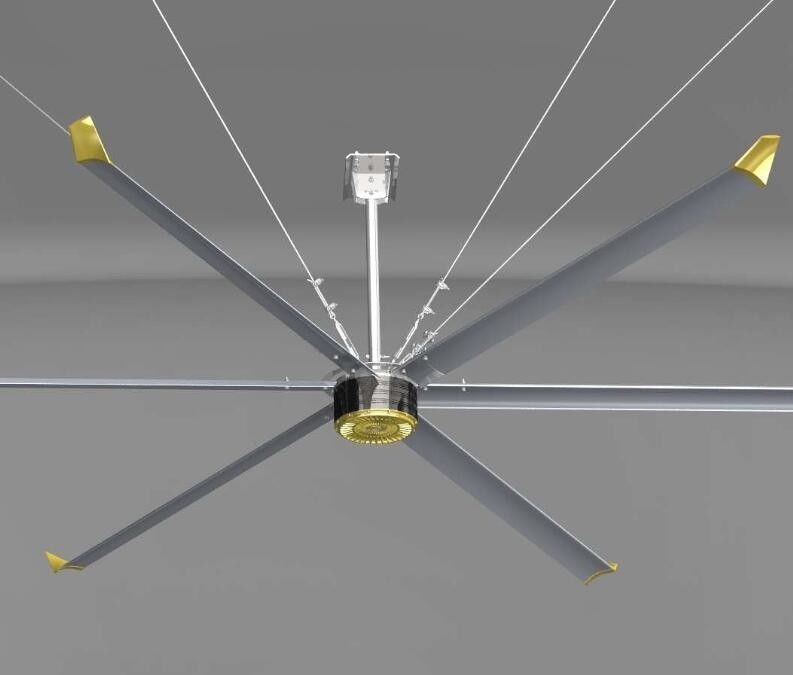

"DAISEN" औद्योगिक छत प्रशंसक तकनीकी मानक
सामान्य
मॉडल संख्या ------------------------------------------------------------------ DX-7.3
ऑपरेशन मोड ---------------------------------------------------- आगे की ओर चलाना
व्यास ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ब्लेड स्टाइल ------------------------------------------------------------ एयरफिल/ओपी
ब्लेडों की संख्या ---------------------------------------------------- 6
नाममात्र हॉर्सपावर -------------------------------------------- 2.0 एचपी / 1.5 किलोवाट
लटकने का वजन (औसत) -------------------------------------- 106 किलो
शिपिंग वजन (नियंत्रण बॉक्स, माउंटिंग हार्डवेयर सहित) (औसत) 126 किलोग्राम
अधिकतम डीबी
(*dB मान परीक्षण द्वारा प्राप्त किए गए थे. विशिष्ट अनुप्रयोगों/स्थापना मान भिन्न हो सकते हैं.
प्रदर्शन (अधिकतम गति पर)
विस्थापन (एफडब्ल्यूडी, नीचे उड़ना) ---------- 16800 सीएमएम ((एम3/मिनट)
अधिकतम गति 50 आरपीएम
बिजली उपयोग @ अधिकतम गति -------------------- 1.5 किलोवाट
दक्षता @ 100% अधिकतम. गति ------------------------------ 8.53CMM/वाट
अधिकतम प्रभावी क्षेत्र ((विभिन्न स्थापना ऊंचाई के अनुसार भिन्न होता है, साथ ही बाधाओं के नीचे) --600-1400 m2
विशिष्ट औद्योगिक दूरी -------------------------------------12-40 मीटर
हार्डवेयर की स्थापना
मानक माउंट
यूनिवर्सल आई-बीम क्लैंप वि/ घुमावदार संयुक्त और 250 मिमी ड्रॉप
ग्लूम माउंट (वैकल्पिक) ब्रैकेट w/ स्विवेल जॉइंट &200MM ड्रॉप
अतिरिक्त ड्रॉप एक्सटेंशन (पुयु)

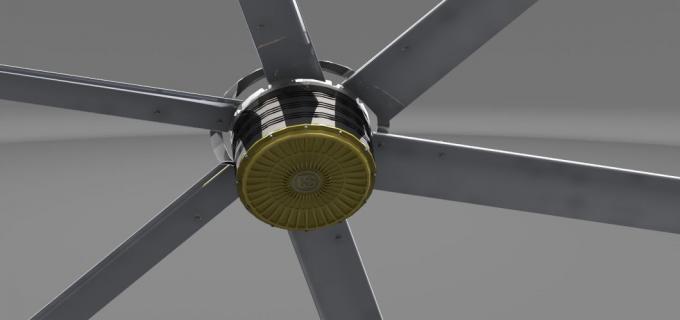

मोटर
पीएमएसएम मोटर --------------------------------------------------- CV40-30-1500
असर संरचना ----------------------------------------------- SKF भारी भार ढोने वाला
डिजाइन जीवन -------------------------------------------- 12 वर्ष
एचपी ---------------------------------------------------- 2 / 1.5 किलोवाट
परिवेश संचालन तापमान ---- -20° से +40°C
इन्सुलेशन वर्ग H
सुरक्षा वर्ग IP 55
कार्य स्थिति निरंतर S 1
सेवा कारक 0.8/0.78
मोटर नियंत्रण कक्ष (एमसीपी)
मानक शक्ति और अधिकतम एम्पलीफायर निकासी
शक्ति संकेत प्रकाश--------------------------------------------------------------------------- दोष/चलता है (लाल/हरा)
आरएफ लाइन फ़िल्टर
एयर ब्रेकर श्नाइडर 220V1Ø 16A 380V3Ø16A
VFD मोटर ड्राइव केबल -----------------RVV1*
आवृत्ति परिवर्तक
ध्रुव रहित आवृत्ति नियंत्रक, (१.५ किलोवाट)
सुरक्षा घटक
टर्नबकल पेंच
मैकेनिकल एंटी-ड्रॉप संरचना
प्लास्टिक लेपित स्टील केबल
ब्लेड रिटेनर लिंक (6), सेफ्टी केबल, गाई वायर्स (केवल छत माउंट)
उच्च शक्ति वाले शिकंजा और स्लिप विरोधी नट 8 के8,10.9विभिन्न संरचनाओं के लिए 12.9 ग्रेड।
वारंटी
मोटर, ब्लेड, गियरबॉक्स और कंट्रोल पैनल पर एक वर्ष की भाग वारंटी।
उत्पाद मॉडल
| श्रृंखला | मॉडल | ब्लेडों की संख्या | वोल्टेज | शक्ति | व्यास | ड्राइव मोड | अधिकतम गति | अधिकतम वायु मात्रा | अधिकतम कवरेज क्षेत्र ((m2) | स्थापना के लिए उपयुक्त ऊंचाई ((m) | शोर का स्तर | शुद्ध भार |
| फेंक्सिंग श्रृंखला (पीएमएसएम मोटर) |
DX-7।3 | 6 | 220 वोल्ट | 1.5KW | 7.3M (24FT) | ब्रशलेस डायरेक्ट ड्राइव | 50 आरपीएम | 888000 मी3/घंटा | 1200 | 7 से 18 | ≤38dB | 106 किलो |
| DX-6.7 | 6 | 220 वोल्ट | 1.2 किलोवाट | 6.7M (22FT) | ब्रशलेस डायरेक्ट ड्राइव | 55 आरपीएम | 822000 मी3/घंटा | 1000 | 6 से 15 | ≤38dB | 100 किलो | |
| DX-6.1 | 6 | 220 वोल्ट | 1.0KW | 6.1M (20FT) | ब्रशलेस डायरेक्ट ड्राइव | 60 आरपीएम | 774000 मी3/घंटा | 800 | 6~13 | ≤38dB | 94 किलो | |
| डीएक्स-5.5 | 6 | 220 वोल्ट | 0.75 किलोवाट | 5.5M (18FT) | ब्रशलेस डायरेक्ट ड्राइव | 65 आरपीएम | 732000 मी3/घंटा | 600 | 5~11 | ≤38dB | 72 किलो | |
| DX-4.9 | 6 | 220 वोल्ट | 0.7KW | 4.9M (16FT) | ब्रशलेस डायरेक्ट ड्राइव | 68आरपीएम | 690000 मी3/घंटा | 450 | 5~9 | ≤38dB | 68 किलोग्राम | |
| DX-4.2 | 5 | 220 वोल्ट | 0.6KW | 4.2M (14FT) | ब्रशलेस डायरेक्ट ड्राइव | 75 आरपीएम | 636000 मी3/घंटा | 300 | 4~7 | ≤38dB | 64 किलोग्राम | |
| DX-3.6 | 5 | 220 वोल्ट | 0.3 किलोवाट | 3.6M (12FT) | ब्रशलेस डायरेक्ट ड्राइव | 90 आरपीएम | 393600m3/h | 250 | 4~6 | ≤45 डीबी | 42 किलो | |
| DX-3.0 | 5 | 220 वोल्ट | 0.2 किलोवाट | 3.0M (10FT) | ब्रशलेस डायरेक्ट ड्राइव | 100 आरपीएम | 331800m3/h | 200 | 4~5 | ≤45 डीबी | 38 किलो | |
| DX-2.4 | 5 | 220 वोल्ट | 0.15 किलोवाट | 2.4M (8FT) | ब्रशलेस डायरेक्ट ड्राइव | 100 आरपीएम | 273000 मी3/घंटा | 200 | 4~5 | ≤45 डीबी | 34 किलो |

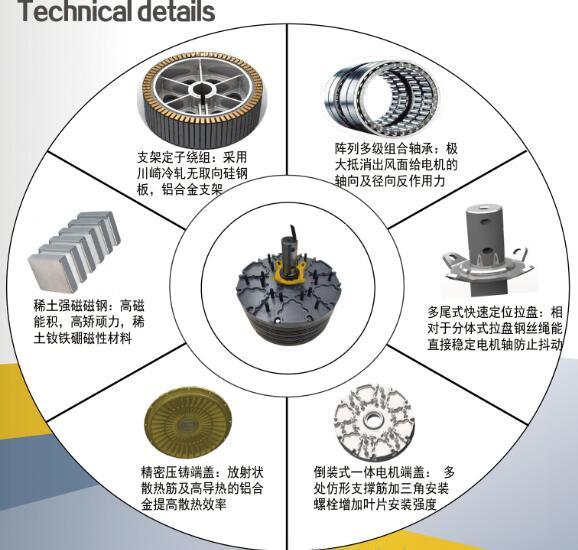

प्रमुख घटक विन्यास
★ड्राइव डिवाइस
•फेंगशेन श्रृंखला के पंखे ने ताइवान/जर्मन गियरबॉक्स मोटर को अपनाया
•फेंगक्सिंग श्रृंखला उद्योग की पहली गैर-कार्बन ब्रश, बड़े टोक़, डीसी ड्राइव मोटर को अपनाती है, जो पारंपरिक मोटर स्पीड रिड्यूसर की जगह लेती है, उच्च एकीकरण का एहसास करती है,विश्वसनीयता और संचरण दक्षता में सुधार
★नियंत्रण यंत्र
•फेंगशेन श्रृंखला के पंखे ने सर्किट ब्रेकर अधिभार संरक्षण को कॉन्फ़िगर करने के लिए ताइवान / जर्मनी ब्रांड इन्वर्टर स्टेपलेस स्पीड चेंज (वैकल्पिक विस्फोट-सबूत नियंत्रक) को अपनाया है,शीतलन पंखे और अन्य घटक
•फेंगक्सिंग श्रृंखला प्रशंसक एक विशेष ब्रश मुक्त नियंत्रक को अपनाता है
★फैन ब्लेड
•फैन ब्लेड की सामग्री मैग्नीशियम एल्यूमीनियम मिश्र धातु टी 6 उपचार, संक्षारण प्रतिरोध, उच्च शक्ति, उच्च कठोरता को अपनाती है
•उन्नत द्रव सिमुलेशन सॉफ्टवेयर सीएफडी सिमुलेशन और वायु सुरंग परीक्षण, वायुगतिकीय विरोधी थकान के अनुरूप;
•लंबे समय तक चलने के कार्य के साथ, मोटर का भार और प्रभाव बहुत कम हो जाता है, और सेवा जीवन लंबा हो जाता है
★संरचना के घटक
•संरचनात्मक भागों को Q235B लेजर द्वारा बनाया जाता है, जो कठोर संरचना को मोड़ता है, और सबसे मोटा हिस्सा 8 मिमी है।
•मिश्र धातु स्टील के उच्च शक्ति वाले बोल्ट और स्लिड रोधी नट्स का उपयोग बोल्ट के लिए किया जाता है।
• स्टील के तार रस्सी और टर्नबकल तनाव संरचना गिरने से प्रशंसक को स्थिर करने के लिए
• एकीकृत चेसिस फ्रैक्चर के जोखिम को रोक सकता है, युग्मन विरोधी गिर संरचना पेंच दोषों से बच सकती है, चेसिस गिर सकता है,प्लाईवुड संरचना के छेद व्यवस्था डिजाइन फिसलने को रोक सकता है, समायोज्य संरचना किसी भी स्थापना की स्थिति के लिए उपयुक्त है और चादर चेसिस के विमान स्तर को सुनिश्चित करने के लिए चाप के आकार के समायोज्य कमर छेद को समायोजित किया जा सकता है

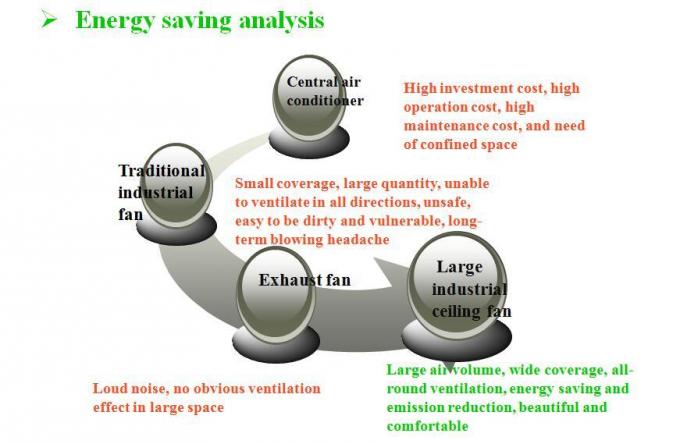

1000 वर्ग मीटर के संयंत्र में तीन शीतलन विधियों की तुलना
| प्रशीतन मोड | मात्रा | शक्ति/इकाई | उच्च शक्ति | सामान्य तुलना |
| केंद्रीय वातानुकूलन | 1 | 80 किलोवाट | 80 किलोवाट | संयंत्र की दीवारों, दरवाजों और खिड़कियों को अछूता करने की आवश्यकता है। उपकरण के एक बार के निवेश की लागत अधिक है,और फ़िल्टर तत्व को बदलने और शीतलक जोड़ने की रखरखाव लागत उच्च है |
| पारंपरिक औद्योगिक पंखे | 40 | 0.3 किलोवाट | 12 किलोवाट | पारंपरिक दीवार प्रशंसकों की स्थापना दीवारों और स्तंभों से सीमित है। फर्श प्रशंसकों की बिजली की लाइनें बिखरी हुई हैं, जिससे संभावित सुरक्षा खतरे हैं।यह कर्मचारियों के बालों के लिए सुरक्षित नहीं है कि प्रशंसक ब्लेड में मिश्रित किया जाना है, जो एक छोटी जगह पर कब्जा कर लेता है और एक छोटी सेवा जीवन को कवर करता है |
| 7.3M बड़े औद्योगिक छत प्रशंसक | 1 | 1.5KW | 1.5KW | बड़े कवर क्षेत्र, लंबी सेवा जीवन, कम रखरखाव लागत, स्थापना कार्यशाला स्थान पर कब्जा नहीं करता है, सुरक्षा और पर्यावरण संरक्षण |
बड़े औद्योगिक छत पंखे की ऊर्जा खपत केंद्रीय वातानुकूलन की लगभग 1 / 50 है और पारंपरिक औद्योगिक दीवार पंखे की 1 / 10 है
***इंस्टॉलेशन के लिए उपयुक्त स्थानः कारखाने, खेल केंद्र, रसद स्थल, कार मरम्मत कार्यशालाओं, सुपरमार्केट, हवाई अड्डे, पैकेजिंग कार्यशाला, पशु प्रजनन उद्योग की कोई भी पर्याप्त ऊंची संरचना,किसी भी प्रकार का हॉलसाथ ही फिटनेस सेंटर आदि।
***स्थापना की ऊंचाईः 6 मीटर से 20 मीटर की ऊंचाई के लिए "फेंगशेन" श्रृंखला के उत्पाद।
3 मीटर से 6 मीटर की ऊंचाई के लिए "फेंगक्सिंग" श्रृंखला के उत्पाद।
*** उपरोक्त चित्रों के अनुसार तीन मुख्य प्रकार की स्थापना संरचनाओं के लिए समाधान।
भवन संरचनाओं के विभिन्न रूप हैं। हम आपको तीन आम संरचनाओं के स्थापना के तरीकों (दाएं चित्र) प्रदान करते हैंः

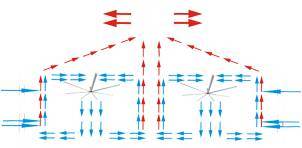

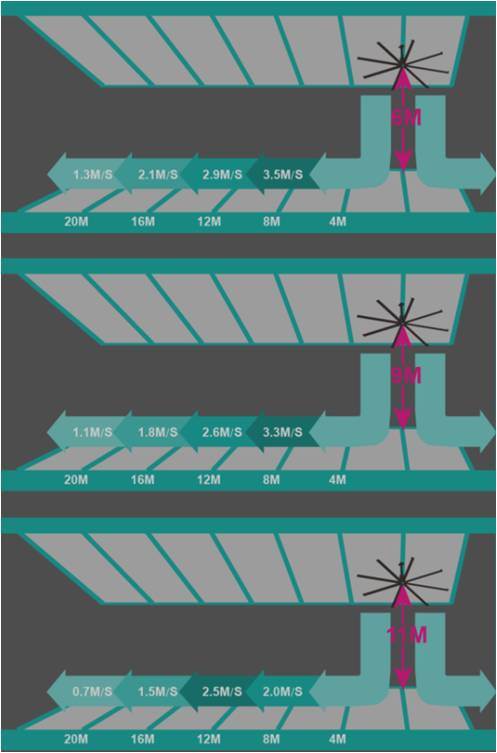

पंखे का वायु प्रवाह
