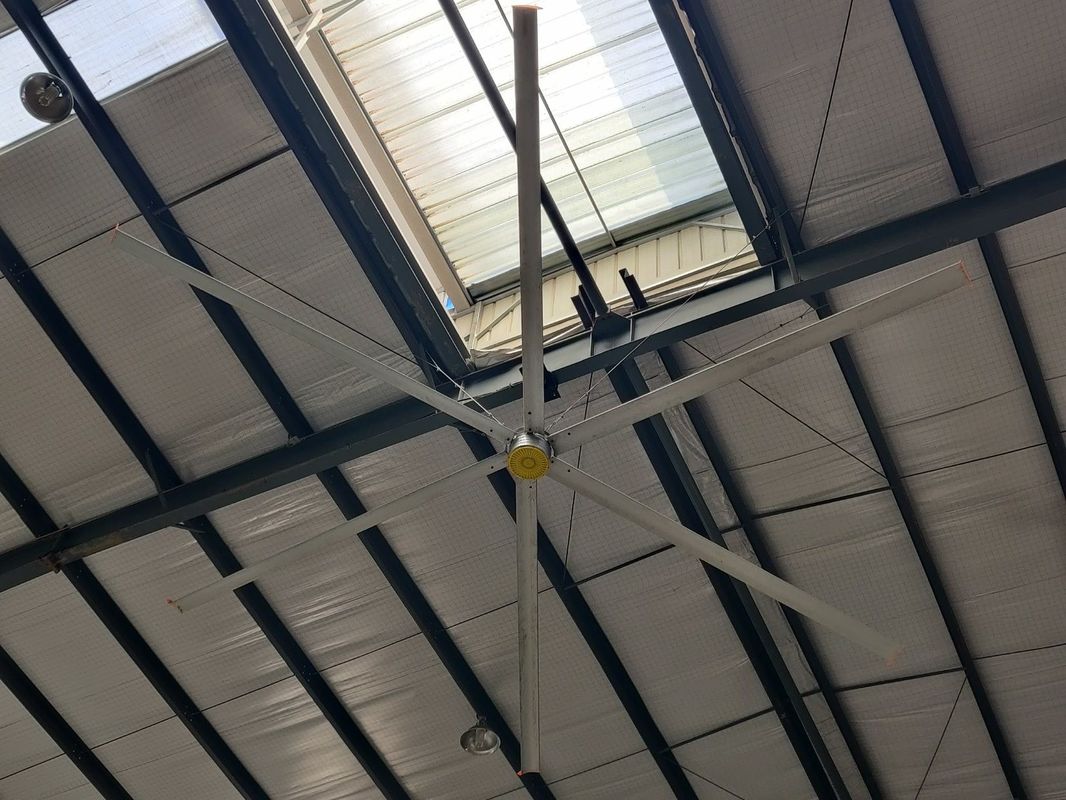

3.6M 12 फीट वाणिज्यिक इलेक्ट्रिक उच्च छतें बड़े HVLS प्रशंसक

बड़े औद्योगिक छत पंखे से बहने वाली हवा प्राकृतिक हवा की तरह महसूस करती है, हवा की गति मानव त्वचा की सबसे अच्छी शीतल भावना है। कर्मचारी तापमान अंतर 5-8 डिग्री महसूस कर सकते हैं,गर्मियों में कर्मियों को उपयुक्त कार्य वातावरण प्रदान करनाइस प्रकार उत्पादन दक्षता में सुधार होगा।
पंखे का कार्य:
1) वेंटिलेशन
पंखा पूरे स्थान में हवा के आदान-प्रदान में सुधार करता है, यह सही सुव्यवस्थित डिजाइन 2-3 मीटर / सेकंड की गति से त्रि-आयामी हवा का उत्पादन कर सकता है, और आपको प्राकृतिक हवा प्रणाली का आनंद लेने जैसा महसूस कराता है।यह धुएं के फैलने में मदद करता है, आर्द्रता, कार्बन डाइऑक्साइड और उच्च विशिष्ट गुरुत्वाकर्षण के साथ खराब हवा। ताकि कार्य क्षेत्र की गुणवत्ता में सुधार हो सके, स्वस्थ, शुष्क और सुरक्षित कार्य वातावरण बनाया जा सके, कार्य दक्षता में सुधार हो सके।
2)सुविधा
यह संचालित करने के लिए सुविधाजनक है, नियंत्रण प्रणाली नवीनतम ध्रुव रहित आवृत्ति कनवर्टर नियंत्रण प्रणाली को अपनाती है।मानवीकृत ऑपरेशन इंटरफ़ेस भी आप इलेक्ट्रॉनिक और यांत्रिक की सुंदरता का आनंद लेने के लिए अनुमति देता है जीवन को प्राप्त.

1. निर्जलीकरण

क्योंकि यह बड़ी मात्रा में हवा का उत्पादन कर सकता है, प्रभावी रूप से वायु परिसंचरण को बढ़ावा दे सकता है, ताकि नमी अच्छी तरह से फैल जाए, जिससे कीड़े, कवक आदि जैसी समस्याओं की संभावना बहुत कम हो जाती है।
4)सुंदर और टिकाऊ
जटिल सतह उपचार के बाद,उत्पाद अवधि की सफाई के दर्द से बच सकता है,लागत-प्रदर्शन अनुपात उच्चतम है,प्रत्येक प्रशंसक का जीवन 10 से अधिक वर्षों तक पहुंच सकता है।

1. ऊर्जा की बचत

पंखे पर मोटर की नामित शक्ति 1.5KW है, प्रत्येक पंखे 1000 वर्ग मीटर कार्य क्षेत्र को कवर कर सकते हैं, प्रति दिन 8 घंटे, केवल 10 डिग्री बिजली ऊर्जा की खपत है,विशिष्ट छोटे प्रशंसकों और उच्च बिजली की खपत हवा कंडीशनर की तुलना में, बड़े औद्योगिक छत पंखे ऊर्जा की बचत का मॉडल कहा जा सकता है, काफी अपने संचालन लागत को कम कर सकते हैं।
कार्य सिद्धांत:
बड़े छत प्रशंसक ऊर्जा की बचत,कार्य वातावरण में सुधार के लिए विशेष रूप से विकसित उत्पादों की एक श्रृंखला है। जैसा कि हम सभी जानते हैं,शीतलन ठंडा करने और आराम करने का एकमात्र तरीका नहीं है. एक पंखे का क्षेत्रफल उसके व्यास के आयाम से निर्धारित होता है, लेकिन इसकी गति से कोई लेना-देना नहीं है।बड़े व्यास और कम गति वाले औद्योगिक पंखे में इन सभी विशेषताओं का संयोजन होता है।.
वर्षों के गहन शोध और अन्वेषण के बाद, विदेशी उन्नत विमानन प्रौद्योगिकी को एकीकृत करके, हमने डाई सेन ने एक प्रकार का प्रोपेलर ब्लेड विकसित किया है, जो उत्कृष्ट प्रदर्शन करता है।यह धीरे-धीरे घूर्णन द्वारा निरंतर और चुप हवा के अनुरूप हैइसके अद्वितीय और उच्च कुशल ब्लेडों द्वारा उत्पन्न वायु प्रवाह की बड़ी मात्रा नीचे धकेलती है,इस प्रकार एक लगभग सही प्रोपेलर निकास बनाया जाता है।
यह बड़ी मात्रा में वायु प्रवाह को जमीन पर धकेलता है और क्षैतिज रूप से चलती कुछ उच्च स्तर की वायु प्रवाह का निर्माण करता है,इस प्रकार एक समग्र वायु परिसंचरण उत्पन्न होता है।इसका फायदा यह है कि यह जमीन पर पूरी तरह से ढका हुआ है और हवा का तीन आयामी संचलन है।.
"बड़े औद्योगिक छत पंखे" द्वारा उत्पन्न हवा की गति लगभग 1-3 मीटर/सेकंड है, पूरी तरह से मानव त्वचा के माध्यम से हवा के प्रवाह के दौरान ठंडा होने की सबसे अच्छी भावना के अनुसार गणना की जाती है।बहुत अधिक हवा का प्रवाह लोगों को चिड़चिड़ा महसूस कराता हैसीधे हवा में उड़ने की भावना, हवा के बहुत तेज प्रवाह से लोगों को चक्कर भी आ जाते हैं, केवल त्वचा के वाष्पीकरण के माध्यम से हवा की गति का संयोजन, लोगों की ठंड की भावना को सुशोभित कर सकता है।




"DAISEN" औद्योगिक छत प्रशंसक तकनीकी मानक
सामान्य
मॉडल क्रमांक -------------------------------------------------------------------DS-73
ऑपरेशन मोड ---------------------------------------------------- आगे की ओर चलाना
व्यास ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ब्लेड स्टाइल ------------------------------------------------------------ एयरफिल/ओपी
ब्लेडों की संख्या ---------------------------------------------------- 6
नाममात्र हॉर्सपावर -------------------------------------------- 2.0 एचपी / 1.5 किलोवाट
लटकने का वजन (औसत) ---------------------------------------------- 156 किलो
शिपिंग वजन (नियंत्रण बॉक्स, माउंटिंग हार्डवेयर सहित) (औसत) 186 किलोग्राम
अधिकतम डीबी
(*dB मान परीक्षण द्वारा प्राप्त किए गए थे. विशिष्ट अनुप्रयोगों/स्थापना मान भिन्न हो सकते हैं.


प्रदर्शन (अधिकतम गति पर)
विस्थापन (एफडब्ल्यूडी, नीचे उड़ना) ---------- 16800 सीएमएम ((एम3/मिनट)
अधिकतम गति 50 आरपीएम
बिजली उपयोग @ अधिकतम गति -------------------- 1.5 किलोवाट
दक्षता @ 100% अधिकतम. गति ------------------------------ 8.53CMM/वाट
अधिकतम प्रभावी क्षेत्र ((विभिन्न स्थापना ऊंचाई के अनुसार भिन्न होता है, साथ ही बाधाओं के नीचे) --600-1400 m2
विशिष्ट औद्योगिक दूरी -------------------------------------12-40 मीटर

हार्डवेयर की स्थापना
मानक माउंट
यूनिवर्सल आई-बीम क्लैंप वि/ घुमावदार संयुक्त और 250 मिमी ड्रॉप
ग्लूम माउंट (वैकल्पिक) ब्रैकेट w/ स्विवेल जॉइंट &200MM ड्रॉप

अतिरिक्त ड्रॉप एक्सटेंशन (पुयु)
मोटर
गियर मोटर ------------------------------------------- CV40-30-1500
असर संरचना ----------------------------------------------- SKF भारी भार ढोने वाला
डिजाइन जीवन -------------------------------------------- 12 वर्ष
एचपी ---------------------------------------------------- 2 / 1.5 किलोवाट
परिवेश संचालन तापमान ---- -20° से +40°C
इन्सुलेशन वर्ग H
सुरक्षा वर्ग IP 55
कार्य स्थिति निरंतर S 1
सेवा कारक 0.8/0.78
गियर बॉक्स
प्रकार ---------------------------------------------------- दो-चरण हेलिकल
सेवा अंतराल सिंथेटिक गियर स्नेहन तेल,रखरखाव मुक्त
मोटर नियंत्रण कक्ष (एमसीपी)
मानक शक्ति और अधिकतम एम्पलीफायर निकासी ------------ --220V AC 2Ø (16A) या 380 AC 3Ø (20A)
शक्ति संकेत प्रकाश--------------------------------------------------------------------------- दोष/चलता है (लाल/हरा)
आरएफ लाइन फ़िल्टर
एयर ब्रेकर श्नाइडर 220V1Ø 16A 380V3Ø16A
VFD मोटर ड्राइव केबल -----------------RVV1*
आवृत्ति परिवर्तक
ध्रुव रहित आवृत्ति नियंत्रक, (१.५ किलोवाट)
सुरक्षा घटक
टर्नबकल पेंच
मैकेनिकल एंटी-ड्रॉप संरचना
प्लास्टिक लेपित स्टील केबल
ब्लेड रिटेनर लिंक (6), सेफ्टी केबल, गाई वायर्स (केवल छत माउंट)
उच्च शक्ति वाले शिकंजा और स्लिप विरोधी नट 8 के8,10.9विभिन्न संरचनाओं के लिए 12.9 ग्रेड।
वारंटी
मोटर, ब्लेड, गियरबॉक्स और कंट्रोल पैनल पर एक वर्ष की भाग वारंटी।

★ड्राइव डिवाइस

★संरचना के घटक

1000 वर्ग मीटर के संयंत्र में तीन शीतलन विधियों की तुलना

बड़े औद्योगिक छत पंखे की ऊर्जा खपत केंद्रीय वातानुकूलन की लगभग 1 / 50 है और पारंपरिक औद्योगिक दीवार पंखे की 1 / 10 है

***इंस्टॉलेशन के लिए उपयुक्त स्थानः किसी भी उच्च पर्याप्त संरचना कारखाने, खेल केंद्र, रसद स्थान,कार मरम्मत कार्यशालाएं,सुपरमार्केट, हवाई अड्डा,पैकेज कार्यशाला,पशु पालन उद्योग,किसी भी प्रकार के हॉल,साथ ही फिटनेस सेंटर आदि।
***स्थापना की ऊंचाईः 6 मीटर से 20 मीटर की ऊंचाई के लिए "फेंगशेन" श्रृंखला के उत्पाद।
3 मीटर से 6 मीटर की ऊंचाई के लिए "फेंगक्सिंग" श्रृंखला के उत्पाद।
*** उपरोक्त चित्रों के अनुसार तीन मुख्य प्रकार की स्थापना संरचनाओं के लिए समाधान।

भवन संरचनाओं के विभिन्न रूप हैं। हम आपको तीन आम संरचनाओं के स्थापना के तरीकों (दाएं चित्र) प्रदान करते हैंः


विशिष्ट ग्राहक अनुप्रयोग
