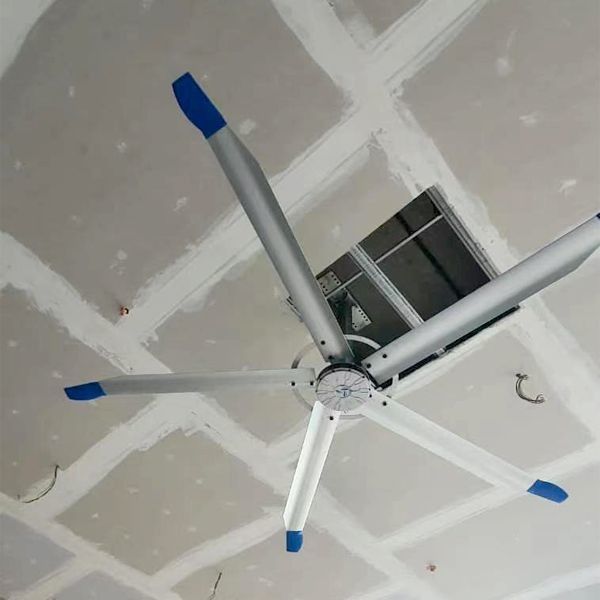

आंतरिक बास्केटबॉल खेल केंद्र में बड़े एचवीएलएस औद्योगिक छत प्रशंसक अनुप्रयोग

Name: आंतरिक बास्केटबॉल खेल केंद्र में बड़े एचवीएलएस औद्योगिक छत प्रशंसक अनुप्रयोग
Brand: आंतरिक बास्केटबॉल खेल केंद्र में बड़े एचवीएलएस औद्योगिक छत प्रशंसक अनुप्रयोग
SKU: आंतरिक बास्केटबॉल खेल केंद्र में बड़े एचवीएलएस औद्योगिक छत प्रशंसक अनुप्रयोग
Rating: 4.9 (104 reviews)

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

सबसे अच्छी कीमत पाएं

अब संपर्क करें

विनिर्देश

विवरण

विनिर्देश

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            बड़े व्हीएलएस औद्योगिक छत प्रशंसक, बड़ा औद्योगिक छत का पंखा


Model NO.:	DX/DS	Trademark:	DS
Origin:	China	HS Code:	8414593000
Customization:	Available	Transport Package:	Wooden Package
Specification:	diameter 7.3 meters

Model NO.:	DX/DS
Trademark:	DS
Origin:	China
HS Code:	8414593000
Customization:	Available
Transport Package:	Wooden Package
Specification:	diameter 7.3 meters

विवरण

आंतरिक बास्केटबॉल खेल केंद्र में बड़े एचवीएलएस औद्योगिक छत प्रशंसक अनुप्रयोग

उत्पाद का वर्णन

बड़े औद्योगिक छत पंखे से बहने वाली हवा प्राकृतिक हवा की तरह महसूस करती है, हवा की गति मानव त्वचा की सबसे अच्छी शीतल भावना है। कर्मचारी तापमान अंतर 5-8 डिग्री महसूस कर सकते हैं,गर्मियों में कर्मियों को उपयुक्त कार्य वातावरण प्रदान करनाइस प्रकार उत्पादन दक्षता में सुधार होगा।
पंखे का कार्य:
1)वेंटिलेशन
पंखा पूरे स्थान में हवा के आदान-प्रदान में सुधार करता है, यह सही सुव्यवस्थित डिजाइन 2-3 मीटर / सेकंड की गति से त्रि-आयामी हवा का उत्पादन कर सकता है, और आपको प्राकृतिक हवा प्रणाली का आनंद लेने जैसा महसूस कराता है।यह धुएं के फैलने में मदद करता है, आर्द्रता, कार्बन डाइऑक्साइड और उच्च विशिष्ट गुरुत्वाकर्षण के साथ खराब हवा। ताकि कार्य क्षेत्र की गुणवत्ता में सुधार हो सके, स्वस्थ, शुष्क और सुरक्षित कार्य वातावरण बनाया जा सके, कार्य दक्षता में सुधार हो सके।
2)सुविधा
यह संचालित करने में सुविधाजनक है, नियंत्रण प्रणाली नवीनतम ध्रुव रहित आवृत्ति कनवर्टर नियंत्रण प्रणाली को अपनाती है।मानवीकृत ऑपरेशन इंटरफ़ेस भी आप इलेक्ट्रॉनिक और यांत्रिक की सुंदरता का आनंद लेने के लिए अनुमति देता है जीवन को प्राप्त.

निर्जलीकरण

क्योंकि यह बड़ी मात्रा में हवा का उत्पादन कर सकता है, प्रभावी रूप से वायु परिसंचरण को बढ़ावा दे सकता है, ताकि नमी अच्छी तरह से फैल जाए, जिससे कीड़े, कवक आदि जैसी समस्याओं की संभावना बहुत कम हो जाती है।
4)सुंदर और टिकाऊ
जटिल सतह उपचार के बाद,उत्पाद अवधि की सफाई के दर्द से बच सकता है,लागत-प्रदर्शन अनुपात उच्चतम है,प्रत्येक प्रशंसक का जीवन 10 से अधिक वर्षों तक पहुंच सकता है।

ऊर्जा की बचत

पंखे पर मोटर की नामित शक्ति 1.5KW है, प्रत्येक पंखे 1000 वर्ग मीटर कार्य क्षेत्र को कवर कर सकते हैं, प्रति दिन 8 घंटे, केवल 10 डिग्री बिजली ऊर्जा की खपत है,विशिष्ट छोटे प्रशंसकों और उच्च बिजली की खपत हवा कंडीशनर की तुलना में, बड़े औद्योगिक छत पंखे ऊर्जा की बचत का मॉडल कहा जा सकता है, काफी अपने संचालन लागत को कम कर सकते हैं।
कामकाजी सिद्धांत:
बड़े छत प्रशंसक ऊर्जा की बचत,कार्य वातावरण में सुधार के लिए विशेष रूप से विकसित उत्पादों की एक श्रृंखला है। जैसा कि हम सभी जानते हैं,शीतलन ठंडा करने और आराम करने का एकमात्र तरीका नहीं है. एक पंखे का क्षेत्रफल उसके व्यास के आयाम से निर्धारित होता है, लेकिन इसकी गति से कोई लेना-देना नहीं है।बड़े व्यास और कम गति वाले औद्योगिक पंखे में इन सभी विशेषताओं का संयोजन होता है।.
वर्षों के गहन शोध और अन्वेषण के बाद, विदेशी उन्नत विमानन प्रौद्योगिकी को एकीकृत करके, हमने डाई सेन ने एक प्रकार का प्रोपेलर ब्लेड विकसित किया है, जो उत्कृष्ट प्रदर्शन करता है।यह धीरे-धीरे घूर्णन द्वारा निरंतर और चुप हवा के अनुरूप हैइसके अद्वितीय और उच्च कुशल ब्लेडों द्वारा उत्पन्न वायु प्रवाह की बड़ी मात्रा नीचे धकेलती है,इस प्रकार लगभग पूर्ण प्रोपेलर निकास का निर्माण किया जाता है।
यह बड़ी मात्रा में वायु प्रवाह को जमीन पर धकेलता है और क्षैतिज रूप से चलती कुछ उच्च स्तर की वायु प्रवाह का निर्माण करता है,इस प्रकार एक समग्र वायु परिसंचरण उत्पन्न होता है।इसका फायदा यह है कि यह जमीन पर पूरी तरह से ढका हुआ है और हवा का त्रि-आयामी परिसंचरण है।.
हवा की गति द्वारा उत्पन्न"बड़े औद्योगिक छत पंखे"लगभग 1-3m/s है, पूरी तरह से ठंडा होने की सबसे अच्छी भावना के अनुसार गणना की जाती है जब हवा का प्रवाह मानव त्वचा के माध्यम से गुजरता है। बहुत मजबूत हवा का प्रवाह लोगों को चिड़चिड़ा महसूस करता है, सीधे उड़ाए जाने की भावना,बहुत अधिक हवा के प्रवाह की गति भी लोगों को चक्कर लगाती है,केवल त्वचा के वाष्पीकरण के माध्यम से हवा की गति के संयोजन, लोगों को सुंदर कर सकते हैं'ठंडा होने की भावना।

Large Hvls Industrial Ceiling Fan Application in Inner Basketball Sports Center

"डैज़ेन"औद्योगिक छत प्रशंसक तकनीकी मानक
सामान्य
मॉडल क्रमांक -------------------------------------------------------------------DS-73
ऑपरेशन मोड ---------------------------------------------------- आगे की ओर चलाना
व्यास --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ब्लेड स्टाइल ------------------------------------------------------------ एयरफिल/ओपी
ब्लेडों की संख्या ---------------------------------------------------- 6
नाममात्र हॉर्सपावर -------------------------------------------- 2.0 एचपी / 1.5 किलोवाट
लटकने का वजन (औसत) ---------------------------------------------- 156 किलो
शिपिंग वजन (नियंत्रण बॉक्स, माउंटिंग हार्डवेयर सहित) (औसत) 186 किलोग्राम
अधिकतम डीबी
(*dB मान परीक्षण द्वारा प्राप्त किए गए थे। विशिष्ट अनुप्रयोगों/स्थापना मान भिन्न हो सकते हैं।

प्रदर्शन (अधिकतम गति पर)
विस्थापन (एफडब्ल्यूडी, नीचे उड़ना) ---------- 16800 सीएमएम ((एम3/मिनट)
अधिकतम गति 50 आरपीएम
बिजली उपयोग @ अधिकतम गति -------------------- 1.5 किलोवाट
दक्षता @ 100% अधिकतम. गति ------------------------------ 8.53CMM/वाट
अधिकतम प्रभावशाली क्षेत्र(विभिन्न स्थापना ऊंचाई के साथ-साथ बाधाओं के नीचे के अनुसार भिन्न होता है)---- 600 से 1400 वर्ग मीटर
विशिष्ट औद्योगिक दूरी -------------------------------------12-40 मीटर

हार्डवेयर की स्थापना
मानक माउंट
यूनिवर्सल आई-बीम क्लैंप वि/ घुमावदार संयुक्त और 250 मिमी ड्रॉप
ग्लूलाम माउंट (वैकल्पिक) ब्रैकेट w/ स्विवेल ज्वाइंट &200MM ड्रॉप

अतिरिक्त ड्रॉप एक्सटेंशन (पुयु)
मोटर
गियर मोटर ------------------------------------------- CV40-30-1500
असर संरचना ----------------------------------------------- SKF भारी भार ढोने वाला
डिजाइन जीवन -------------------------------------------- 12 वर्ष
एचपी ---------------------------------------------------- 2 / 1.5 किलोवाट
परिवेश संचालन तापमान ---- -20° से +40°C
इन्सुलेशन वर्ग H
सुरक्षा वर्ग IP 55
कार्य स्थिति निरंतर S 1
सेवा कारक 0.8/0.78
गियर बॉक्स
प्रकार ---------------------------------------------------- दो-चरण हेलिकल
सेवा अंतराल सिंथेटिक गियर स्नेहन तेल,रखरखाव मुक्त
मोटर नियंत्रण कक्ष (एमसीपी)
मानक शक्ति और अधिकतम एम्पलीफायर निकासी ------------ --220V AC 2Ø (16A) या 380 AC 3Ø (20A)
शक्ति संकेत प्रकाश--------------------------------------------------------------------------- दोष/चलता है (लाल/हरा)
आरएफ लाइन फ़िल्टर
एयर ब्रेकर श्नाइडर 220V1Ø 16A 380V3Ø16A
VFD मोटर ड्राइव केबल -----------------RVV1*
आवृत्ति परिवर्तक
ध्रुव रहित आवृत्ति नियंत्रक,(1.5 किलोवाट) 380V/220V
सुरक्षा घटक
टर्नबकल पेंच
मैकेनिकल एंटी-ड्रॉप संरचना
प्लास्टिक लेपित स्टील केबल
ब्लेड रिटेनर लिंक (6), सेफ्टी केबल, गाई वायर्स (केवल छत माउंट)
उच्च शक्ति वाले शिकंजा और स्लिप विरोधी नट 8 के8,10.9विभिन्न संरचनाओं के लिए 12.9 ग्रेड।
वारंटी
मोटर, ब्लेड, गियरबॉक्स और कंट्रोल पैनल पर एक वर्ष की भाग वारंटी।

उत्पाद मॉडल

	मॉडल	वोल्टेज	शक्ति	व्यास	अधिकतम गति	मात्रा	शोरग्रेड	वजन
फेंगशेन सियर्स	डीएस-7।3	220V/380V	1.5KW	7.3M	50	16800 मी3/मिनट	≤60	156 किलोग्राम
	डीएस-6.6	220V/380V	1.5KW	6.6M	55	12862 मी3/मिनट	≤60	151 किलोग्राम
	डीएस-6.0	220V/380V	1.5KW	6.0M	60	12261 मी3/मिनट	≤60	148 ग्राम
	डीएस-5.4	220V/380V	1.5KW	5.4M	65	11963 मी3/मिनट	≤60	144 किलो
फेंगक्सिंगसीरीज	डीएस-4.8	220 वोल्ट	0.75 किलोवाट	4.8M	75	10675m3/मिनट	≤40	60 किलो
	डीएस-4.2	220 वोल्ट	0.52KW	4.2M	85	5213 मी3/मिनट	≤40	56 किलो
	डीएस-3.6	220 वोल्ट	0.40 किलोवाट	3.6M	95	3326 मी3/मिनट	≤40	52 किलो
	डीएस-3.0	220 वोल्ट	0.35 किलोवाट	3.0M	120	2673 मी3/मिनट	≤40	48 किलो

प्रमुख घटक विन्यास

★ड्राइव डिवाइस

•फेंगशेनश्रृंखला प्रशंसक ताइवान/जर्मन गियरबॉक्स मोटर को अपनाता है

•फेंगक्सिंगश्रृंखला उद्योग के पहले गैर कार्बन ब्रश, बड़े टोक़, डीसी ड्राइव मोटर को अपनाती है, पारंपरिक मोटर गति reducer की जगह, उच्च एकीकरण का एहसास,विश्वसनीयता और संचरण दक्षता में सुधार
★नियंत्रण यंत्र

•फेंगशेनश्रृंखला प्रशंसक ताइवान / जर्मनी ब्रांड इन्वर्टर को अपनाता हैबिना कदमसर्किट ब्रेकर को कॉन्फ़िगर करने के लिए गति परिवर्तन (वैकल्पिक विस्फोट-सबूत नियंत्रक)अतिप्रवाहअधिभार संरक्षण, शीतलन पंखे और अन्य घटक

•फेंगक्सिंगश्रृंखला प्रशंसक एक विशेष ब्रश मुक्त नियंत्रक को अपनाता है
★फैन ब्लेड

•प्रशंसक ब्लेड की सामग्री मैग्नीशियम एल्यूमीनियम मिश्र धातु टी 6 उपचार, संक्षारण प्रतिरोध, उच्च शक्ति, उच्च कठोरता को अपनाती है

•उन्नत द्रव सिमुलेशन सॉफ्टवेयर सीएफडी सिमुलेशन और वायु सुरंग परीक्षण, वायुगतिकीय थकान विरोधी के अनुरूप;

•विलंब प्रारंभ के कार्य के साथ, मोटर के भार और प्रभाव को बहुत कम कर दिया जाता है, और सेवा जीवन लंबा हैउ

★संरचना के घटक

•संरचनात्मक भागों को Q235B लेजर द्वारा बनाया जाता है, जो कठोर संरचना को मोड़ता है, और सबसे मोटा हिस्सा 8 मिमी है।

•मिश्र धातु स्टील उच्च शक्ति बोल्ट और विरोधी स्लिड नट बोल्ट के लिए प्रयोग किया जाता है.

•गिरने के खिलाफ पंखे को स्थिर करने के लिए स्टील के तार रस्सी और टर्नबकल तनाव संरचना

• एकीकृत चेसिस फ्रैक्चर के जोखिम को रोक सकता है, युग्मन विरोधी गिरावट संरचना पेंच दोषों से बच सकता है, चेसिस गिराया जा सकता है,प्लाईवुड संरचना के छेद व्यवस्था डिजाइन फिसलने को रोक सकता है, समायोज्य संरचना किसी भी स्थापना की स्थिति के लिए उपयुक्त है और चादर चेसिस के विमान स्तर सुनिश्चित करने के लिए चाप के आकार के समायोज्य कमर छेद समायोजित किया जा सकता है

1000 वर्ग मीटर के संयंत्र में तीन शीतलन विधियों की तुलना

प्रशीतन मोड	मात्रा	शक्ति/इकाई	उच्च शक्ति	सामान्य तुलना
केंद्रीय वातानुकूलन	1	80 किलोवाट	80 किलोवाट	संयंत्र की दीवारों, दरवाजों और खिड़कियों को इन्सुलेट करना आवश्यक है। उपकरण के एकमुश्त निवेश की लागत अधिक है।और फ़िल्टर तत्व को बदलने और शीतलक जोड़ने की रखरखाव लागत उच्च है
पारंपरिक औद्योगिक पंखे	40	0.3 किलोवाट	12 किलोवाट	पारंपरिक दीवार प्रशंसकों की स्थापना दीवारों और स्तंभों से सीमित है। फर्श प्रशंसकों की बिजली की लाइनें बिखरी हुई हैं, जिससे संभावित सुरक्षा खतरे हैं।यह कर्मचारियों के बालों के लिए सुरक्षित नहीं है कि प्रशंसक ब्लेड में मिश्रित किया जाना है, जो एक छोटी जगह पर कब्जा कर लेता है और एक छोटी सेवा जीवन को कवर करता है
7.3Mबड़ी औद्योगिक छत पंखे	1	1.5KW	1.5KW	बड़े कवर क्षेत्र, लंबी सेवा जीवन, कम रखरखाव लागत, स्थापना कार्यशाला स्थान पर कब्जा नहीं करता है, सुरक्षा और पर्यावरण संरक्षण

बड़े औद्योगिक छत पंखे की ऊर्जा खपत केंद्रीय वातानुकूलन की लगभग 1 / 50 है और पारंपरिक औद्योगिक दीवार पंखे की 1 / 10 है

***इंस्टॉलेशन के लिए उपयुक्त स्थान: किसी भी पर्याप्त ऊंची संरचनाकारखाना, खेल केंद्र, रसद स्थान, कारमरम्मत करनाकार्यशालाएं, सुपरमार्केट, हवाई अड्डा,पैकेजकार्यशाला,पशुपिकानाकोई भी उद्योगप्रकार केहॉल, जैसाफिटनेस सेंटर आदि।
***स्थापना की ऊँचाई: "फेंगशेन6 मीटर से 20 मीटर की ऊंचाई के लिए श्रृंखला उत्पाद।
"फेंगक्सिंग3 मीटर से 6 मीटर की ऊंचाई के लिए श्रृंखला उत्पाद।
*** उपरोक्त चित्रों के अनुसार तीन मुख्य प्रकार की स्थापना संरचनाओं के लिए समाधान।

भवन संरचनाओं के विभिन्न रूप हैं। हम आपको तीन सामान्य संरचनाओं के स्थापना के तरीकों (दाएं चित्र) प्रदान करते हैंः

पंखे का वायु प्रवाह

विशिष्ट ग्राहक अनुप्रयोग
